Mango 310 Main Board Feature



l  CPU : Samsung S5PV310 ARM Cortex A9 1GHz/1.3GHz Application Processor

l  Memory : DDR3 SDRAM 2GByte(2Gbit x 8), SCL NAND Flash 256Mbyte

l  Display :

l  7 WVGA(800x480) Color TFT with Touch

l  7” 1024x600 (4point Touch)

l  10.1” 1280x800 (10Point Touch)

l  Audio : Wolfson WM8960 Audio Codec

l  Ethernet : SMSC LAN9220 10/100Mbps

l  USB Host 1.1 : 1 Port

l  USB device 2.0 : 1 Port

l  SD : Port 0 (SD/MMC), Port1(SD/MMC), Port2(Expansion), Port3(Wifi)

l  UART : Port 0(Bluetooth or Expansion), Port 1(Debug) , Port 2(Expansion)

l  Camera : 2 Port Support (1.3M, 5M Pixel AF Camera)

l  HDMI : 1.3V(1080p Full HD)

l  Wifi : SDIO, 802.11BGN Support, BT : Uart0, SDIO

l  SATA : SATA 2.0 Support(Option)

l  Button : Reset : 1ea , Button : 4 ea

l  LED Indicator : 2ea

l  Power : DC-JACK 5V,2A

l  Dimensions : 120mm(W) * 90 mm(H)

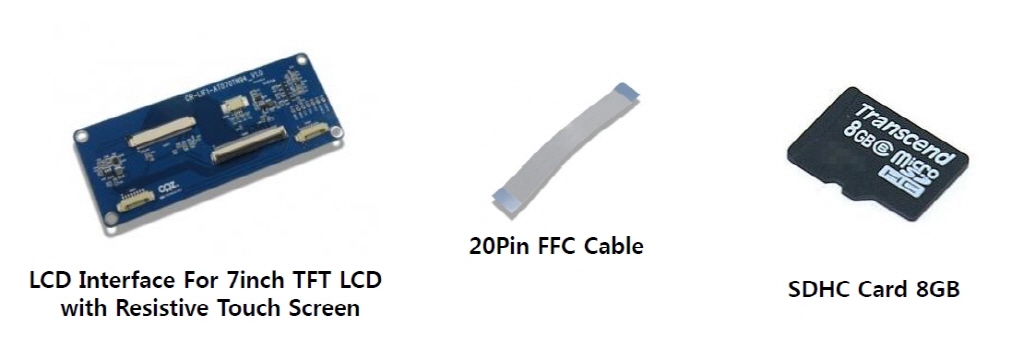

Shipping Materials



l  Mango310 Main Board : 1ea

l  3pin Serial Cable : 1ea

l  Micro SD Card ( Boot Image 포함) : 1ea

l  Mini USB Cable : 2ea

l  5V DC Adapter : 1ea

l  JTAG Converter Board 6 to 20 : 1ea

l  FT2232 USB JTAG and Serial : 1ea

l  USB to RS232 Module : 1ea

l  Mango 보드 아크릴 Case : 1ea

l  WiFi/BT Module (SDIO ) : 1ea

l  1.3M 카메라 모듈 : 1ea

l  20pin FFC cable : 2ea

l  3축 가속도 센서 모듈 : 1ea

l  7” 800x480 TFT LCD (감압식 Touch 포함) : 1ea

l  7” LCD 인터페이스 보드 : 1ea

l  FFC/FPC 케이블 0.5mm/60P/15cm (D Type) : 1ea









Documents



l  Mango310 Quick Start Guide

l  Mango310 Source Download







블록도
