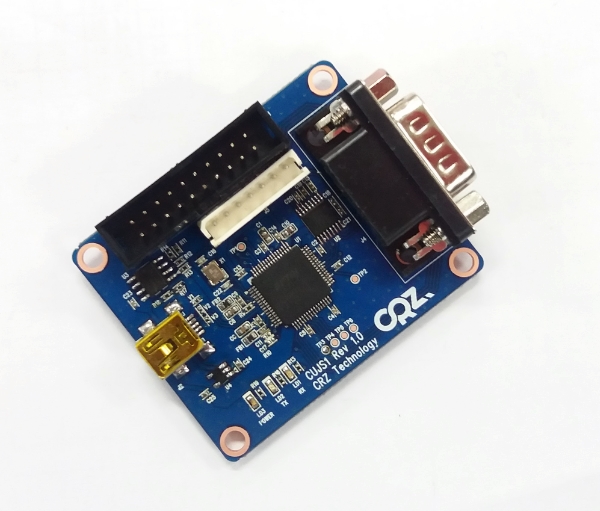

FT2232HL USB JTAG and Serial 보드
판매가격 : 35,000원 (VAT 별도)
원산지 : 대한민국
수량
: 수량증가
수량감소
SNS 알리기 :

상품상세


35,000(VAT별도)

help@crz-tech.com



 Features

l  USB to JTAG 기능과 USB to RS232 기능 모두 가능

l  D-SUB9 Connector

l  5PIN min-USB Type Connector

l  Support driver Window ,Linux

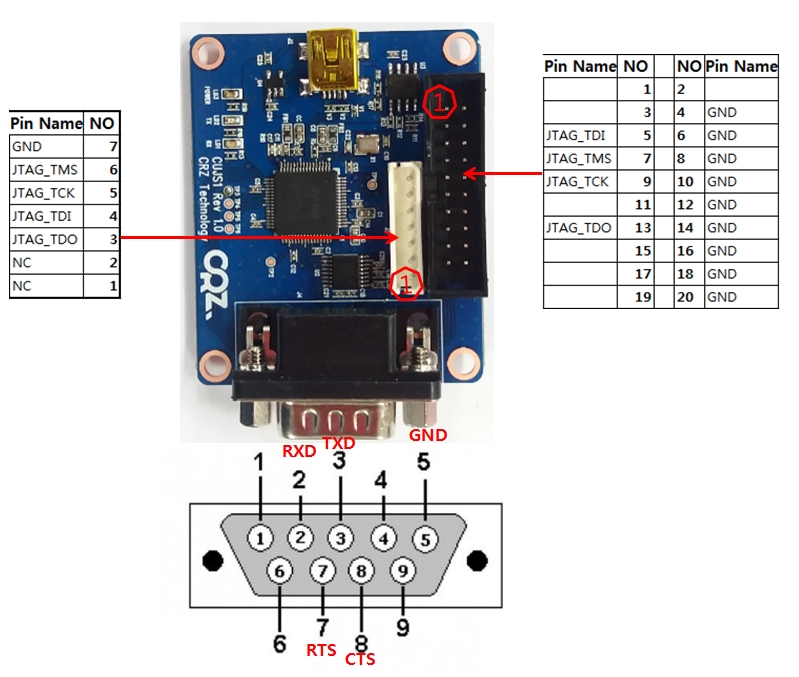

PIN MAP

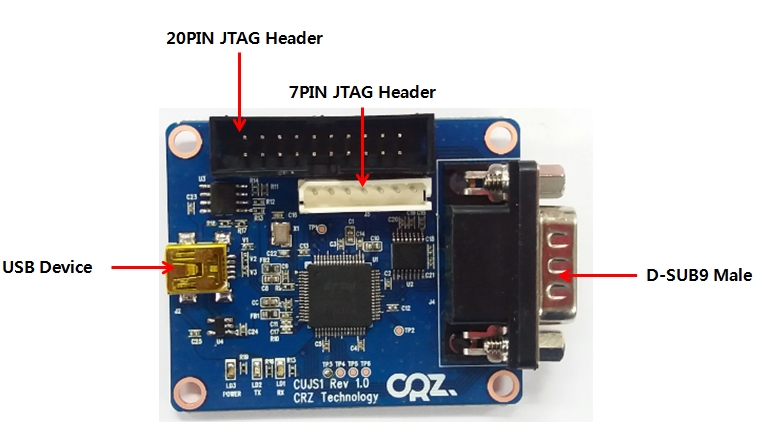

배치도



연결 방법



호환보드

l  Mango64R3, Mango64R2, Mango24R2,Mango210,Mango310

l  MangoM32,MangoM32F2, MangoM32F4

l  CX-V210 ,Mango220



패키지 구성품

l  FT2232 USB jtag and RS232 모듈 :  1 EA

l  Mini USB cable : 1ea

l  7PIN Cable : 1EA

Documents

l  드라이버 Download



아래 링크에서 *.cfg파일에서

아래와 같이 수정한다.

#ft2232_device_desc "Dual RS232 A"

ft2232_device_desc "Dual RS232-HS A"





OpenOCD FT2232D JTAG 무작정따라하기 001

OpenOCD FT2232D JTAG 무작정따라하기 002

OpenOCD FT2232D JTAG 무작정따라하기 003

OpenOCD FT2232D JTAG 무작정따라하기 004

OpenOCD FT2232D JTAG 무작정따라하기 005

FT2232 on Ubuntu Linux

(Mango usb-jtag) cygwin 환경 openocd 소스 공유

(망고 USB-JTAG) VMware 리눅스환경에서 openocd 망고 보드에 연결하기 디버깅

(Mango USB-JTAG) USB-JTAG로 Mango SDRAM에 Image Load하기

(망고24 USB-JTAG& Cygwin) FT2232 USB JTAG 이용하여 U-boot.bin Nand에 Write하기 -1

(망고24 USB-JTAG& Cygwin) FT2232 USB JTAG 이용하여 U-boot.bin Nand에 Write하기 -2

(Mango64 & OpenOCD) Nor Flash에 Monitor 프로그램이 없을 경우 OpenOCD로 u-boot.bin 실행하기

(Mango24 & OpenOCD) Nor Flash Monitor 프로그램 없을 시 OpenOCD로 u-boot 실행하기

(Mango64 & OpenOCD) Cygwin환경Nor Flash Write하기

(망고64/OpenOCD) 바이너리 미지 파일을 NOR 플래시에 바로 쓰기
